키트 설치 안내
펄사루브 키트 설치 오일
오일용 키트 설치방법을 참고하세요.
오일 윤활
| 키트 구성 | 브러쉬 품번 | 상세 설명 | EO 가스식 키트 품번 | OL 기계식 키트 품번 |
|---|---|---|---|---|
| 직결 설치 | 1 포인트 키트 | 2000RO-1 | 1250RO-1 | |
| 다중 설치 | 2 ~ 4 포인트 분배기 키트 | N/A | 1250RO-2, 1250RO-3, 1250RO-4 | |

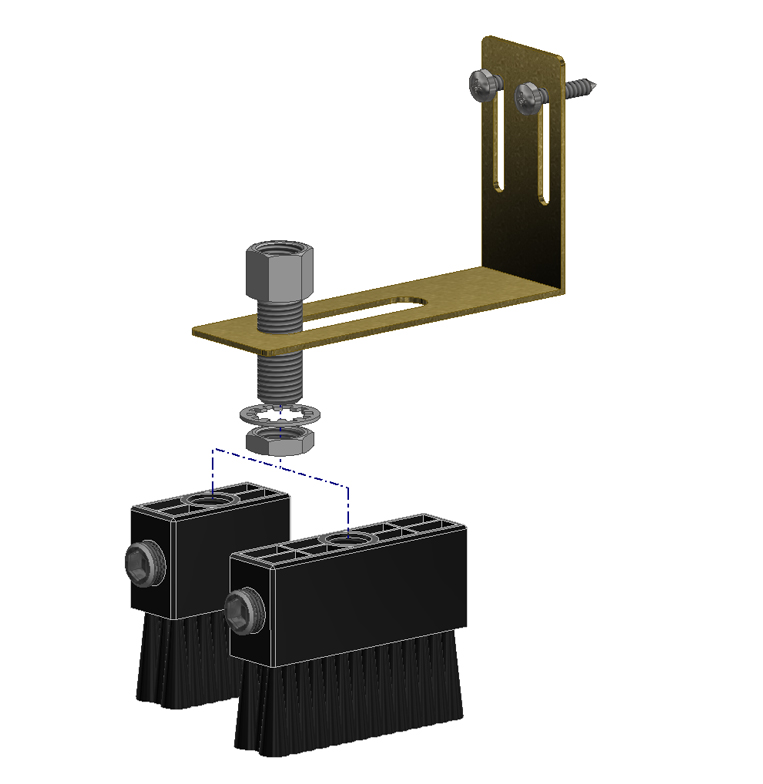

| 브러쉬 키트 | C013 | 오일 브러쉬, 2" 평면형, NPT1/8" M (스테인레스) | C038 | C032 |
| C014 | 오일 브러쉬, 1" 원형, NPT1/8" M (스테인레스) | C039 | C033 | |
| C017 | 오일 브러쉬, 45 x 20 x 30 PF 1/4" (나일론) | C040 (구 C036) | C044 (구 C030) | |
| C018 | 오일 브러쉬, 74 x 20 x 30 PF 1/4" (나일론) | C041 (구 CO37) | C045 (구 C031) | |

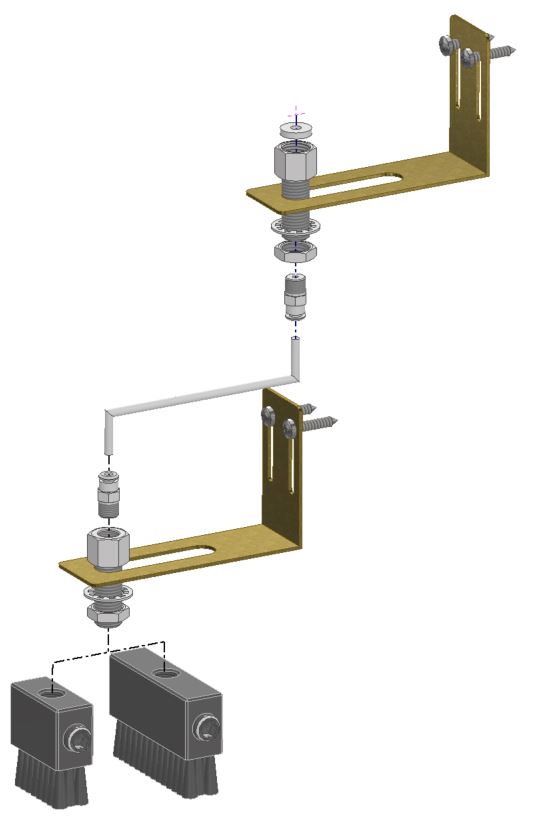

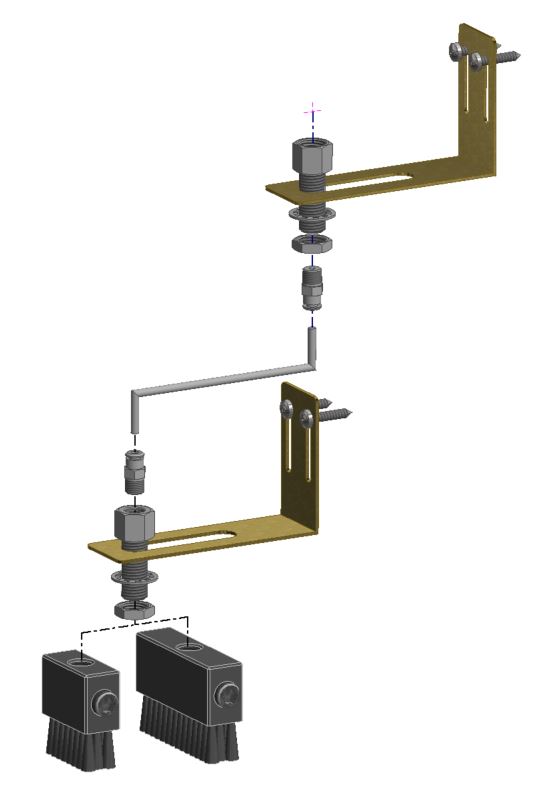

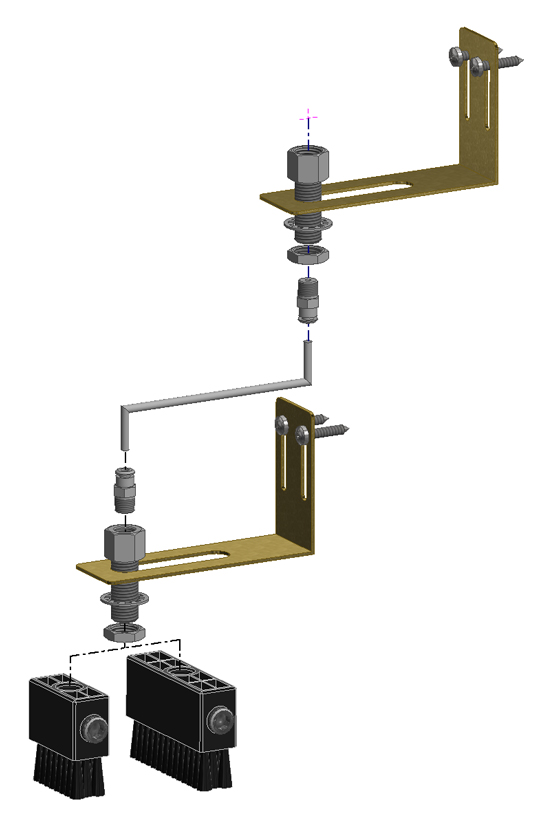

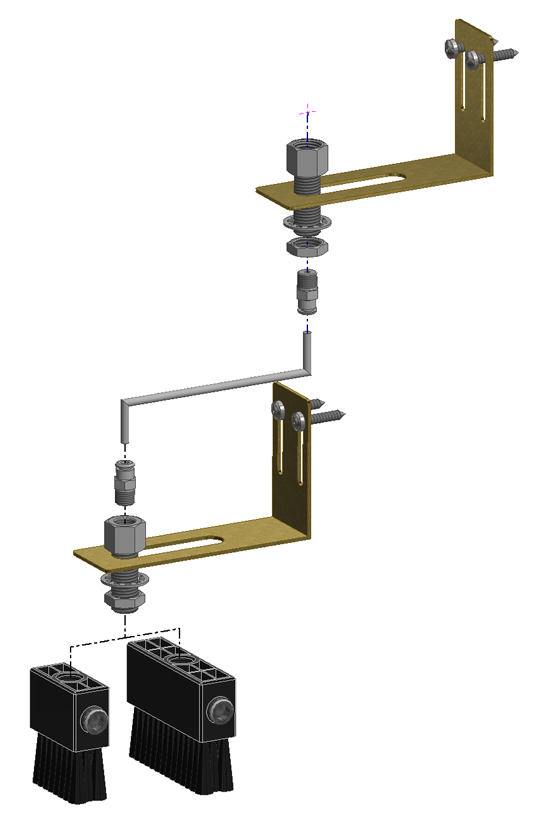

| 브러쉬 원격 키트 | C017 | 오일 브러쉬, 45 x 20 x 30 PF 1/4" (나일론) | C042 (NEW) | C046 (NEW) |
| C018 | 오일 브러쉬, 74 x 20 x 30 PF 1/4" (나일론) | C043 (NEW) | C047 (NEW) |
* 나일론 브러시 단종 (C001, C002)으로 인해 신규 브러쉬 (C017, C018)를 제작하였으며 기존 브러쉬 키트와는 호환되지 않습니다.

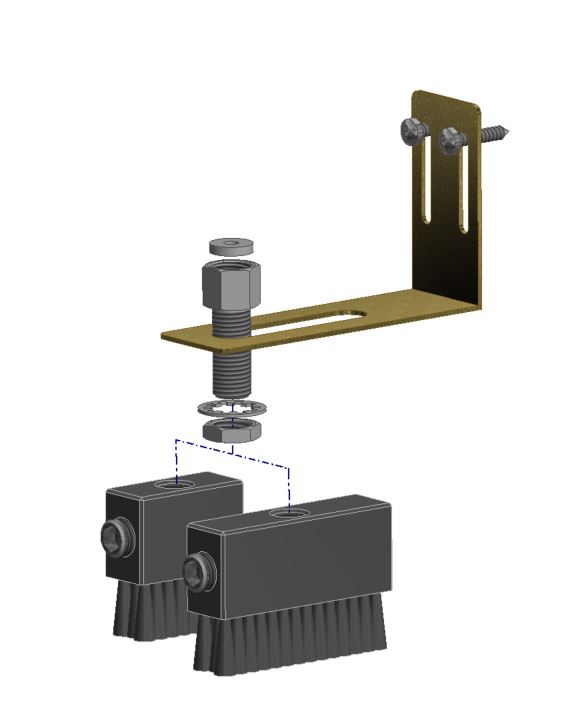

| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | B051 | 스크류 나사, #8 x 19 (스틸) | 4 |
| 2 | B003-01 | 오일 브러쉬 브라켓, "L" Shape (스틸) | 2 |
| 3 | A314 | 레듀셔, PF1/4" F x PF1/4" Mx30mm x PT1/8" F (스틸) | 1 |
| 4 | B058 | 이붙이 와셔, O.D.23mm x I.D.14.5mm x 1t (스틸) | 2 |
| 5 | N001 | 너트, PF1/4" F x 5mm (니켈 도금) | 2 |
| 6 | A317 | 원터치피팅, Ø4 x PT1/8" M (니켈 도금) | 2 |
| 7 | C021-1 | 튜브, 3m (10ft) O.D. 4mm × I.D. 2.5mm (나일론) | 1 |
| 8 | A316 | 레듀셔, 1/8" F x 1/4" M x 25mm (니켈 도금) | 1 |
| 9 | C017 | 오일 브러쉬, 45 x 20 x 30 PF 1/4" F (나일론) | 1 |
| 10 | C018 | 오일 브러쉬, 74 x 20 x 30 PF 1/4" F (나일론) | 1 |
| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | B051 | 스크류 나사, #8 x 19 (스틸) | 4 |
| 2 | B003-01 | 오일 브러쉬 브라켓, "L" Shape (스틸) | 2 |
| 3 | A315 | 레듀셔, PT3/8" F x PF1/4" Mx30mm x PT1/8" F (스틸) | 1 |
| 4 | B058 | 이붙이 와셔, O.D.23mm x I.D.14.5mm x 1t (스틸) | 2 |
| 5 | N001 | 너트, PF1/4" F x 5mm (니켈 도금) | 2 |
| 6 | A317 | 원터치피팅, Ø4 x PT1/8" M (니켈 도금) | 2 |
| 7 | C021-1 | 튜브, 3m (10ft) O.D. 4mm × I.D. 2.5mm (나일론) | 1 |
| 8 | A316 | 레듀셔, PT1/8" F x PF1/4" M x 25mm (니켈 도금) | 1 |
| 9 | C017 | 오일 브러쉬, 45 x 20 x 30 PF 1/4" F (나일론) | 1 |
| 10 | C018 | 오일 브러쉬, 74 x 20 x 30 PF 1/4" F (나일론) | 1 |

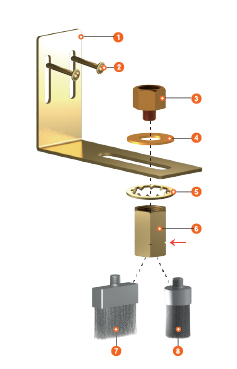

| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | B003 | 오일 브러쉬용 브라켓, "L" Shape (스틸) | 1 |
| 2 | B051 | 스크류 나사, #8 x 19 (스틸) | 2 |
| 3 | A005 | 레듀셔, PT1/4" F x PT1/8" M (황동) | 1 |
| 4 | B057 | 와셔, Ø25 x Ø10.5 x 1.5t (스틸) | 1 |
| 5 | B058 | 이붙이 와셔, O.D.23mm x I.D.14.5mm x 1t (스틸) | 1 |
| 6 | C012 | 소켓, PT1/8" F x NPT1/8" F (황동) | 1 |
| 7 | C013 | 오일 브러쉬, 2" 평면형, NPT1/8" M (스테인레스) | 1 |
| 8 | C014 | 오일 브러쉬, 1" 원형, NPT1/8" M (스테인레스) | 1 |

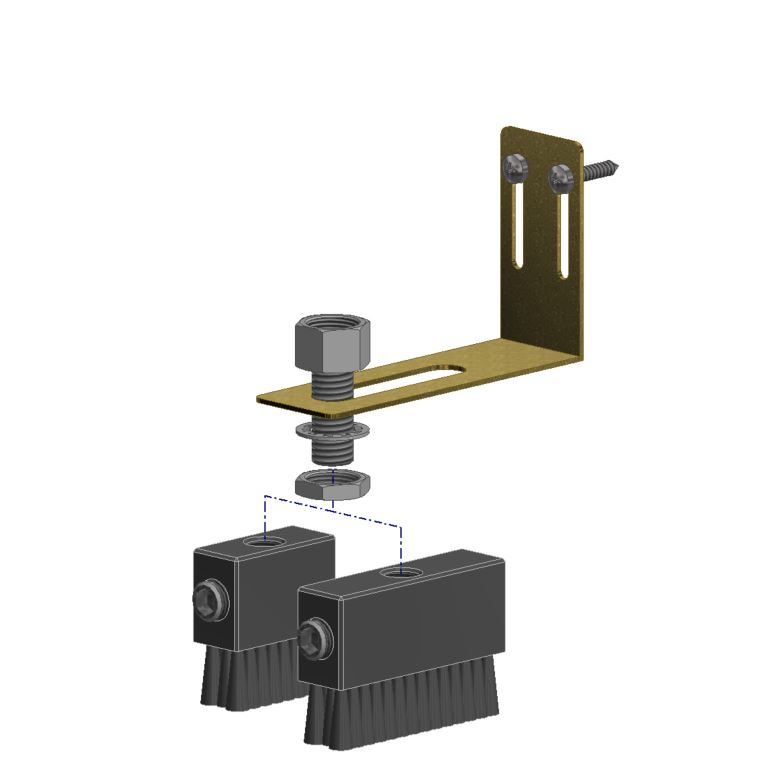

| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | B003-01 | 오일 브러쉬 브라켓, "L" Shape (스틸) | 1 |
| 2 | B051 | 스크류 나사, #8 x 19 (스틸) | 2 |
| 3 | A314 | 레듀셔, PF1/4" F x PF1/4" Mx30mm x PT1/8" F (스틸) | 1 |
| 4 | B058 | 이붙이 와셔, O.D.23mm x I.D.14.5mm x 1t (스틸) | 1 |
| 5 | N001 | 너트, PF1/4" F x 5mm (니켈 도금) | 1 |
| 6 | C017 | 오일 브러쉬, 45 x 20 x 30 PF 1/4" F (나일론) | 1 |
| 7 | C018 | 오일 브러쉬, 74 x 20 x 30 PF 1/4" F (나일론) | 1 |
| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | B003 | 오일 브러쉬용 브라켓, "L" Shape (스틸) | 1 |
| 2 | B051 | 스크류 나사, #8 x 19 (스틸) | 2 |
| 3 | A002 | 레듀셔, PT3/8" F X PT1/8" M (황동) | 1 |
| 4 | B057 | 와셔, 3/8" x 26 x 1.5t (스틸) | 1 |
| 5 | B058 | 이붙이 와셔, O.D.23mm x I.D.14.5mm x 1t (스틸) | 1 |
| 6 | C012 | 소켓, PT1/8" F x NPT1/8" F (황동) | 1 |
| 7 | C013 | 오일 브러쉬, 2" 평면형, NPT1/8" M (스테인레스) | 1 |
| 8 | C014 | 오일 브러쉬, 1" 원형, NPT1/8" M (스테인레스) | 1 |

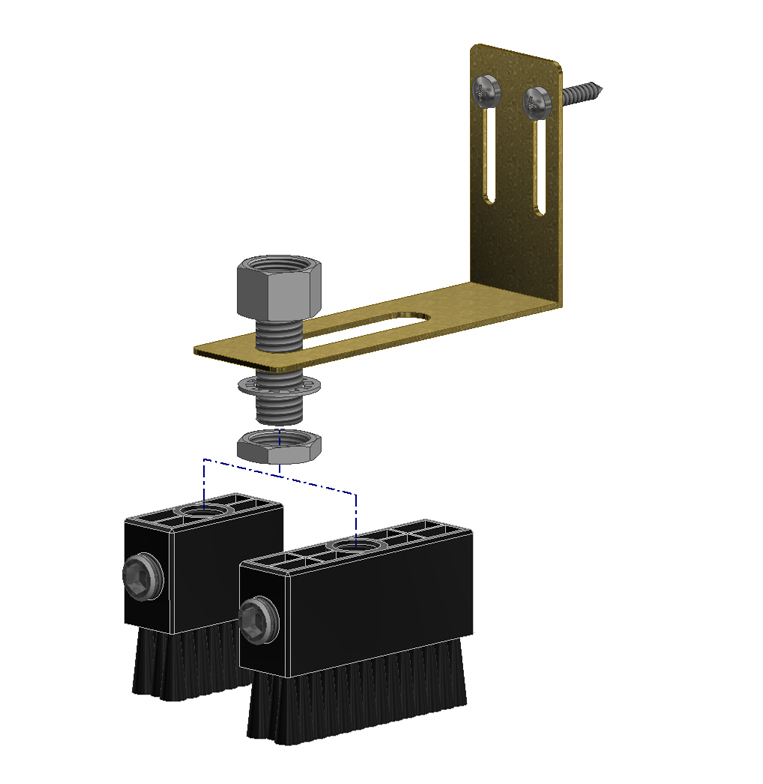

| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | B003-01 | 오일 브러쉬 브라켓, "L" Shape (스틸) | 1 |
| 2 | B051 | 스크류 나사, #8 x 19 (스틸) | 2 |
| 3 | A315 | 레듀셔, PT3/8" F x PF1/4" Mx30mm x PT1/8" F (스틸) | 1 |
| 4 | B058 | 이붙이 와셔, O.D.23mm x I.D.14.5mm x 1t (스틸) | 1 |
| 5 | N001 | 너트, PF1/4" F x 5mm (니켈 도금) | 1 |
| 6 | C017 | 오일 브러쉬, 45 x 20 x 30 PF 1/4" F (나일론) | 1 |
| 7 | C018 | 오일 브러쉬, 74 x 20 x 30 PF 1/4" F (나일론) | 1 |

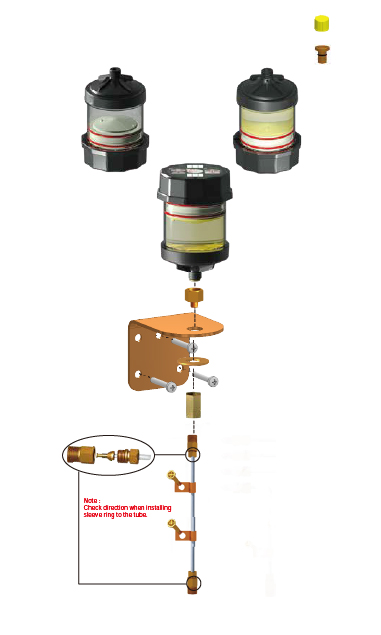

EO 원격 설치 키트
(Kit No.2000RO-1)
(Kit No.2000RO-1)
| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | EO120 | Pulsarlube EO | N/A |
| 2 | NRV | Non Return Valve | N/A |
| 3 | B072 | EO 프로텍터 | N/A |
| 4 | A005 | 레듀셔, 1/4"F x 1/8" M Adaptor | 1 |
| 5 | B002 | 마운팅브라켓, "L"Shape | 1 |
| 6 | B057 | 스틸 워셔 | 1 |
| 7 | B051 | 나사, #8ⅹ19 | 5 |
| 8 | A012 | 소켓, 1/8"F x 1/8"F Adaptor | 1 |
| 9 | C007 | 튜브피팅 커넥터, Dia. 4mm x PT1/8"M | 2 |
| 10 | C010 | 튜브 클램프, Dia. 4mm x 1R | 2 |
| 11 | CO21-1 | 나일론 튜브, 10ft (3m) O.D. 4mm x I.D. 2.5mm | 1 |
| 12 | C011 | 인서트, Dia. 4mm x 2.5mm | 2 |
| 13 | C009 | 슬리브링, Dia. 4mm | 2 |

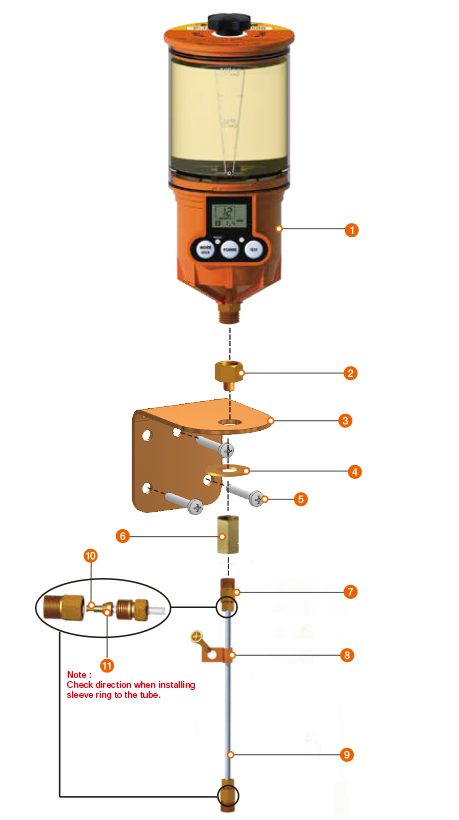

기계식 원격 설치 키트
(Kit No.1250RO-1)
(Kit No.1250RO-1)
| No. | 품번 | 상세 설명 | 수량 |
|---|---|---|---|
| 1 | OL500 | Pulsarlube OL | N/A |
| 2 | A002 | 레듀셔, 3/8"F X 1/8"M Adaptor | 1 |
| 3 | B002 | 마운팅브라켓, "L"Shape | 1 |
| 4 | B057 | 스틸 워셔 | 1 |
| 5 | B051 | 나사, #8ⅹ19 | 5 |
| 6 | A012 | 소켓, 1/8"F x 1/8"F Adaptor | 1 |
| 7 | C007 | 튜브피팅 커넥터, Dia. 4mm x PT1/8"M | 2 |
| 8 | C010 | 튜브 클램프, Dia. 4mm x 1R | 2 |
| 9 | CO21-1 | 나일론 튜브, 10ft (3m) O.D. 4mm x I.D. 2.5mm | 1 |
| 10 | C011 | 인서트, Dia. 4mm x 2.5mm | 2 |
| 11 | C009 | 슬리브링, Dia. 4mm | 2 |

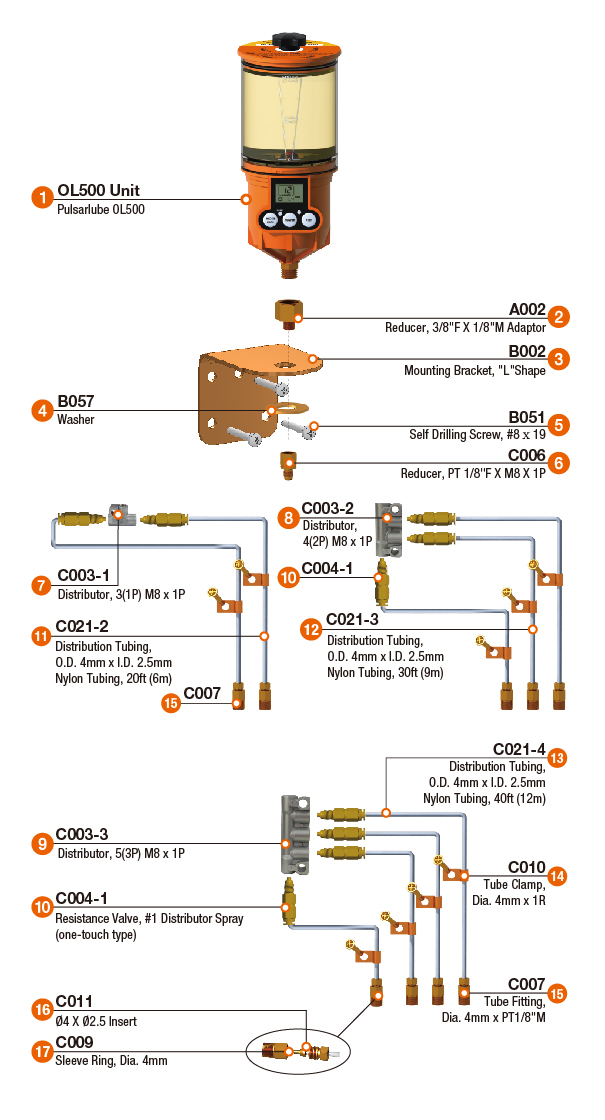

기계식 오일러 OL500 분배기 키트 (2 ~ 4 points)
(Kit no. 1250RO-2 ~ 1250RO-4)
(Kit no. 1250RO-2 ~ 1250RO-4)
| No. | 품번 | 상세 설명 | 키트 구분 & 수량 | ||
|---|---|---|---|---|---|
| 1250RO-2 | 1250RO-3 | 1250RO-4 | |||
| 1 | OL Unit | 별도 구매 | - | - | - |
| 2 | A002 | 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) | 1EA | - | - |
| 3 | B002 | 마운팅 브라켓, "L"Shape | 1EA | - | - |
| 4 | B057 | 워셔 | 1EA | - | - |
| 5 | B051 | 나사, #8 x 19 | 7EA | 9EA | 11EA |
| 6 | C006 | 레듀셔, PT 1/8"F x M8 x 1P | 1EA | - | - |
| 7 | C003-1 | 오일분배기, 3 (1P) M8 x 1P | 1EA | - | - |
| 8 | C003-2 | 오일분배기, 4 (2P) M8 x 1P | - | 1EA | - |
| 9 | C003-3 | 오일분배기, 5 (3P) M8 x 1P | - | - | 1EA |
| 10 | C004-1 | 체크밸브, #1 Distributor Spray, M8 (원터치 방식) | 2EA | 3EA | 4EA |
| 11 | C021-2 | 나일론 튜브, 6m (20ft) O.D. 4mm x I.D. 2.5mm | 1EA | - | - |
| 12 | C021-3 | 나일론 튜브, 9m (30ft) O.D. 4mm x I.D. 2.5mm | - | 1EA | - |
| 13 | C021-4 | 나일론 튜브, 12m (40ft) O.D. 4mm x I.D. 2.5mm | - | - | 1EA |
| 14 | C010 | 튜브 클램프, Dia. 4mm x 1R | 4EA | 6EA | 8EA |
| 15 | C007 | 튜브 피팅, Dia. 4mm x PT1/8"M | 2EA | 3EA | 4EA |
| 16 | C011 | 인서트, Dia. 4mm x 2.5mm | 2EA | 3EA | 4EA |
| 17 | C009 | 슬리브링, Dia. 4mm | 4EA | 6EA | 8EA |
| 18 | Cable Tie | 4EA | 6EA | 8EA | |
