제품 소개 Pulsarlube EXPL(r)

SERIES EXPL(r)60: Ø91 x 181mm (H)
  • Pulsarlube EXPL(r)

    60

Pulsarlube EXPL(r)은 가스 및 분진 방폭 지역 내 설비에 사용이 가능한 방폭 전용 기계식 제품입니다.
QUICK DOWNLOAD
Pulsarlube EXPL(r)는 폭발 위험 구역에서도 안정적인 윤활을 지원하는 방폭형 기계식 주유기입니다.
ATEX, IECEx, KCs 등 글로벌 방폭 인증을 기반으로 폭발성 가스, 분진, 스파크 등 위험 요소가 존재할 수 있는 산업 환경에 대응할 수 있도록 설계되었습니다.

석유화학, 정유, 발전, 제철, 시멘트, 식품 및 원료 저장 설비 등 다양한 현장에 적용 가능하며, 작업자의 안전을 고려하면서도 설비를 안정적으로 관리할 수 있습니다.

온라인상담 전화상담

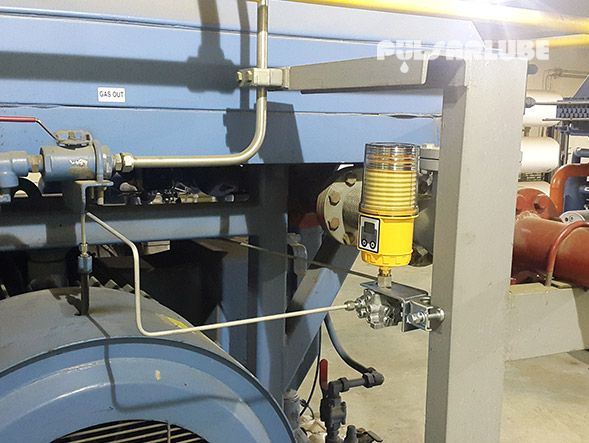

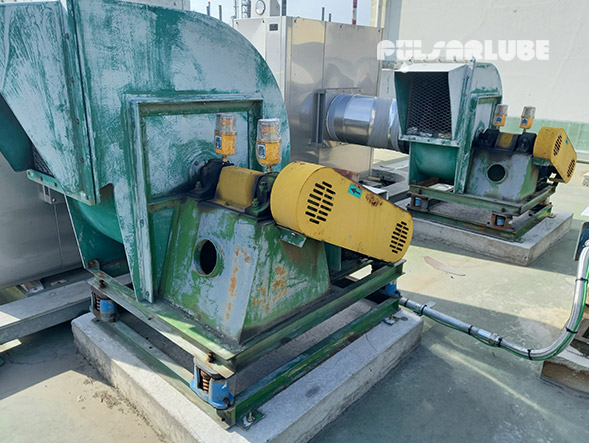

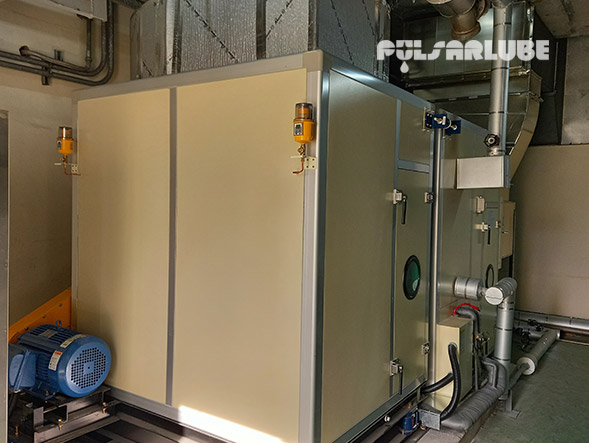

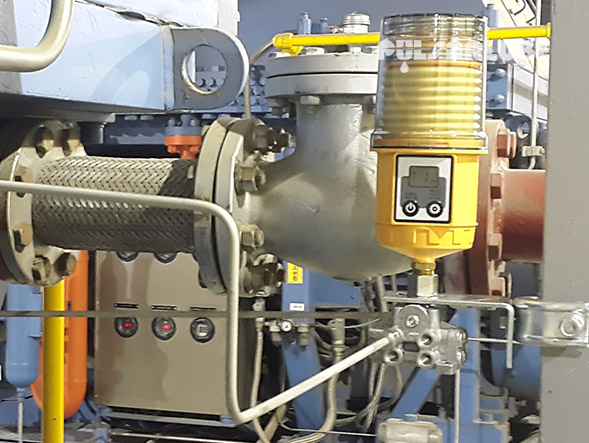

설치 사례

총 5건

  1. 1
검색

검색

먼저 비밀번호를 입력하여 주세요.

창닫기확인

특징
3버튼 조작 방식

3버튼 조작 방식

3버튼 적용으로 설정 및 조작 편의성 향상

직관적인 사용자 인터페이스

직관적인 사용자 인터페이스

사용자가 쉽게 확인하고 설정할 수 있도록 인터페이스 개선

글로벌 방폭 인증 획득

글로벌 방폭 인증 획득

ATEX / IECEx / KCs 등 글로벌 방폭 인증 획득
위험 지역에서도 안전하게 사용 가능

서비스팩

서비스팩

손쉽게 교환하여 사용하는 경제적인 서비스팩

제품 정보

단면도

Cross-section

제품 사양 & 인증

제품 사양
항목 상세 설명
그리스용량 60ml/125ml/250ml/500ml (서비스팩 교환형)
구동 방식 DC 4.5V 배터리팩
알카라인 배터리: 60, 125, 250ml
리튬 배터리: 500ml
작동 압력 보증: 30bar
최대: 60bar
사용 온도 범위 알카라인 배터리: -15℃~ 50℃
리튬 배터리: -40℃~60℃
사용 급유 주기 1~12개월
원격 설치 최대 10m, Ø6 튜브 사용
다중 급유 최대 6m, Ø6 튜브 사용 (최대 8point)
포장단위 1박스 10개
제품 인증
인증 상세 설명
IP Code IP66
ATEX
IECEx
KCs
CE CE
KC KC
FCC FCC

설치방법

레듀셔
레듀셔
품번 상세 설명
A001 레듀셔, 3/8"F x 1/4"M Adaptor (동관용)
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
A002-S 레듀셔, 3/8"F x 1/8"M Adaptor (스틸)
소켓 + 파이프 + 레듀셔
소켓 + 파이프 + 레듀셔
품번 상세 설명
A011 소켓, 1/4"F x 1/4"F Adaptor (동관용)
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
품번 상세 설명
A121 파이프,1/4”M x 1/4”M x 50mm (스틸)
A122 파이프,1/4”M x 1/4”M x 100mm (스틸)
A123 파이프,1/4”M x 1/4”M x 150mm (스틸)
A124 파이프,1/4”M x 1/4”M x 200mm (스틸)
품번 상세 설명
A106 파이프, 1/8"M x 1/8"M x 50mm (스틸)
A107 파이프, 1/8"M x 1/8"M x 100mm (스틸)
A108 파이프, 1/8"M x 1/8"M x 150mm (스틸)
A109 파이프, 1/8"M x 1/8"M x 200mm (스틸)
45˚ 엘보
45˚ 엘보
품번 상세 설명
A023 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A024 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
90˚ 엘보
90˚ 엘보
품번 상세 설명
A019 90° 엘보,1/4”F x 1/4”F Adaptor (동관용)
A020 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용)
A021 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A022 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
유의 사항
  • 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
  • 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스를 사용을 추천합니다.
  • 베어링 니플이 NPT이면 thread converter를 사용하여 설치 합니다.
Kit No. 1250RC-1 (기계식, 연동식 공용)
Kit No. 1250RC-1 (기계식, 연동식 공용)
품번 상세 설명
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
B002 마운팅 브라켓, "L"Shape
B051 나사, #8 x 20
B057 워셔
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용)

Note : 주문 시 추가적으로 요청하시면 키트에 포함된 튜브 ( 8mm O.D. (5/16 “) )에 요청하신 그리스를 장입하여 보내드립니다. 추가요청이 없을시 빈 튜브로 배송됩니다. 원격 설치 시 설정 주기를 짧게 하시는 것을 권장합니다.

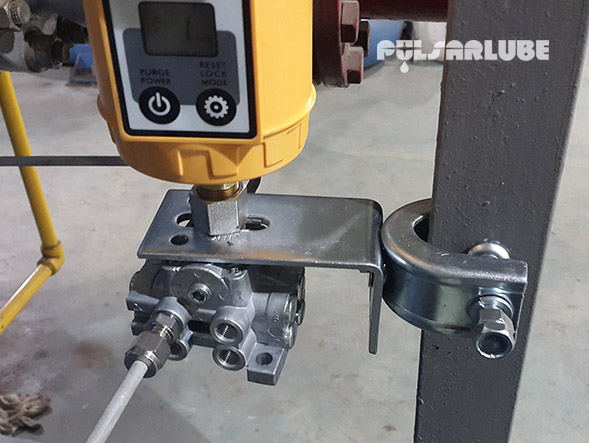

기계식, 연동식 다중 설치방법 ( 8포인트 )
기계식, 연동식 다중 설치방법 (8포인트)
품번 상세 설명 수량
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) 1
B002 마운팅 브라켓, "L"Shape 1
B051 나사, #8 × 20 1
DU-2RS ~ DU-8RS 2구 ~ 8구 분배변 1
B058 이붙이 워셔 2
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M 3
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4" (6mm) 1
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) 1
