연동식

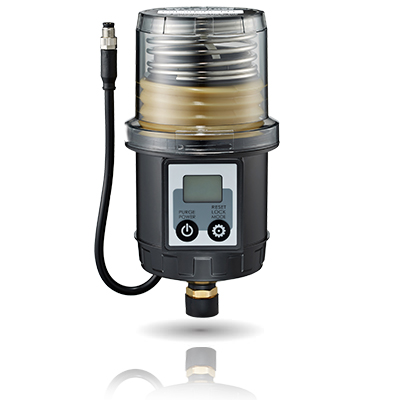

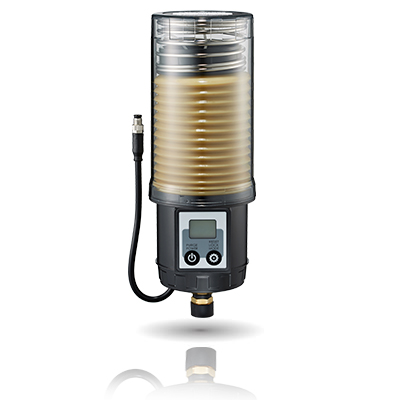

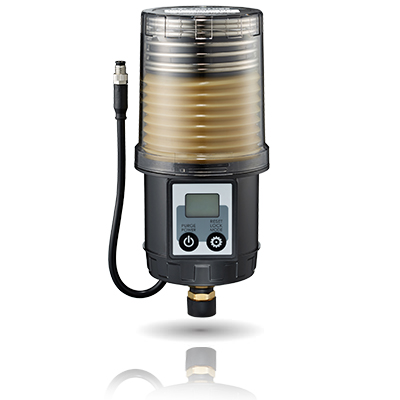

제품 소개 Pulsarlube PLC
SERIES

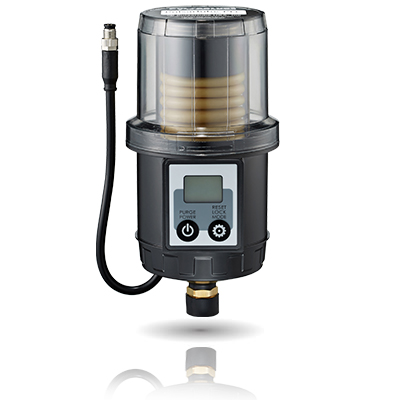

PLC60 : Ø91mm x 181mm (H)
-
60
Pulsarlube PLC는 자동제어설비 및 PLC를 사용하는 모든 산업의 시스템과 연동되어 원격제어와 양방향 통신이 가능한 지능형 기계식 제품입니다.
QUICK DOWNLOAD
Pulsarlube PLC는 기존 제품인 PULSARLUBE M/MSP 등에서 구현을 하기 어려운 중앙 집중 자동 제어를 위하여 개발이 된 제품으로 PLC 시스템과 연동이 가능한 자동 기계식 주유기입니다.
다른 제품들은 에러 발생시 LED로 경고하지만, PULSARLUBE PLC에서는 PLC 장비와의 연동 인터페이스를 추가 함으로서 사용자는 주유기의 문제점을 주유기 본체에 가지 않고도 중앙 제어 컴퓨터(PLC 판넬등)에서 정보를 확인 및 제어 할 수 있는 제품입니다.
다른 제품들은 에러 발생시 LED로 경고하지만, PULSARLUBE PLC에서는 PLC 장비와의 연동 인터페이스를 추가 함으로서 사용자는 주유기의 문제점을 주유기 본체에 가지 않고도 중앙 제어 컴퓨터(PLC 판넬등)에서 정보를 확인 및 제어 할 수 있는 제품입니다.
특징
PLC Control
PLC 시스템에 연결하여 설비 맞춤형 연동 운영
Convenient
NPN & PNP 타입 모두 연결 가능 ( 선택형 )
Communication
에러시, PLC시스템과 신호공유 및 원격제어가 가능한 최적의 윤활 관리 시스템
2 Types
MONTH 타입: 현장설비 통합관리 / INTERVAL 타입: 정밀 급유 관리
서비스팩
손쉽게 교환하여 사용하는 경제적인 서비스팩
제품 정보

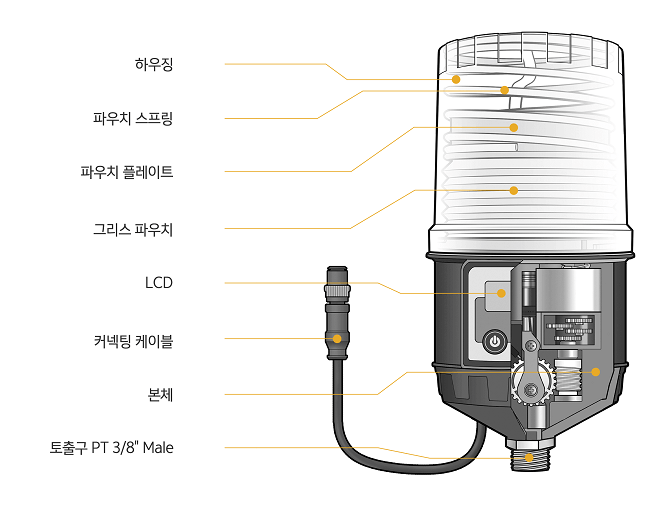

단면도
제품 사양 & 인증
| 항목 | 상세 설명 |
|---|---|
| 그리스용량 | 60ml/120ml/240ml480ml (파우치 교환형) |
| 구동 방식 | 외부전원식 |
| 작동 압력 | 보증 압력 : 30bar (435psi) 최대 압력 : 60bar (870psi) |
| 사용 온도 범위 | -20℃~60℃ |
| 사용 급유 주기 | Interval형 : 1~6 모드 중 선택 Month형 : 1~12개월 중 선택 |
| 원격 설치 | 최대 10m, Ø6 튜브 사용 |
| 다중 급유 | 최대 6m, Ø6 튜브 사용 (최대 8point) |
| 포장단위 | 1박스 10개 |
| 1회 토출량 (@ 20℃) | Interval형 : 0.34ml *설정모드 Month형 : 0.34ml/행정 |
| 케이블 길이 | 본체 케이블 : 150mm 센서 케이블 : 별도 추가구매 가능 |
| 인증 | 상세 설명 |
|---|---|
| CE | |
| KC | |
| 보호 등급 |
설치방법
| 품번 | 상세 설명 |
|---|---|
| A001 | 레듀셔, 3/8"F x 1/4"M Adaptor (동관용) |
| A002 | 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) |
| A002-S | 레듀셔, 3/8"F x 1/8"M Adaptor (스틸) |
| 품번 | 상세 설명 |
|---|---|
| A011 | 소켓, 1/4"F x 1/4"F Adaptor (동관용) |
| A012 | 소켓, 1/8"F x 1/8"F Adaptor (동관용) |
| 품번 | 상세 설명 |
| A121 | 파이프,1/4”M x 1/4”M x 50mm (스틸) |
| A122 | 파이프,1/4”M x 1/4”M x 100mm (스틸) |
| A123 | 파이프,1/4”M x 1/4”M x 150mm (스틸) |
| A124 | 파이프,1/4”M x 1/4”M x 200mm (스틸) |
| 품번 | 상세 설명 |
| A106 | 파이프, 1/8"M x 1/8"M x 50mm (스틸) |
| A107 | 파이프, 1/8"M x 1/8"M x 100mm (스틸) |
| A108 | 파이프, 1/8"M x 1/8"M x 150mm (스틸) |
| A109 | 파이프, 1/8"M x 1/8"M x 200mm (스틸) |
| 품번 | 상세 설명 |
|---|---|
| A023 | 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용) |
| A024 | 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용) |
| 품번 | 상세 설명 |
|---|---|
| A019 | 90° 엘보,1/4”F x 1/4”F Adaptor (동관용) |
| A020 | 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용) |
| A021 | 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용) |
| A022 | 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용) |
- 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
- 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스를 사용을 추천합니다.
- 베어링 니플이 NPT이면 thread converter를 사용하여 설치 합니다.
| 품번 | 상세 설명 |
|---|---|
| A002 | 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) |
| B002 | 마운팅 브라켓, "L"Shape |
| B051 | 나사, #8 x 20 |
| B057 | 워셔 |
| A012 | 소켓, 1/8"F x 1/8"F Adaptor (동관용) |
| A240 | 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M |
| A214-1 | 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4"(6mm) |
| A243 | 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) |
Note : 주문 시 추가적으로 요청하시면 키트에 포함된 튜브 ( 8mm O.D. (5/16 “) )에 요청하신 그리스를 장입하여 보내드립니다. 추가요청이 없을시 빈 튜브로 배송됩니다. 원격 설치 시 설정 주기를 짧게 하시는 것을 권장합니다.
| 품번 | 상세 설명 | 수량 |
|---|---|---|
| A002 | 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) | 1 |
| B002 | 마운팅 브라켓, "L"Shape | 1 |
| B051 | 나사, #8 x 20 | 1 |
| DU-2RS ~ DU-8RS | 2구 ~ 8구 분배변 | 1 |
| B058 | 이붙이 워셔 | 2 |
| A240 | 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M | 3 |
| A214-1 | 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4" (6mm) | 1 |
| A243 | 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) | 1 |
