제품 소개 Pulsarlube EO
SERIES

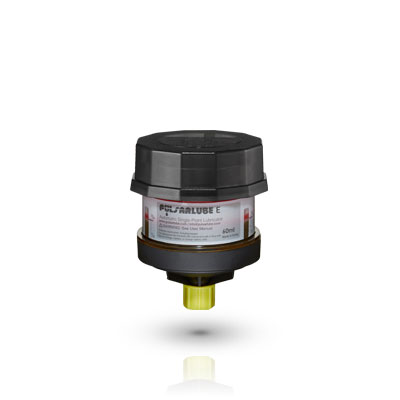

EO60 : Ø77mm(3.03") x 91mm(3.58") (H)
-
60
Pulsarlube EO는 NRV가 장착된 소용량사이즈로 사용자가 설치공간의 제약을 받지 않는 콤팩트형 가스식 제품입니다.
QUICK DOWNLOAD
Pulsarlube EO는 경제성, 사용자 편의성 면에서 우수한 오일 주유기 입니다. 창조적이고 혁신적인 설계로 모든 산업의 윤활이 필요한 곳에 적용 할 수 있습니다. 검증된 전기화학반응식 질소(N2) 가스 발생 기술을 적용하여 정확하고 신뢰도 높은 급지성능으로 예방 정비 및 보전 비용 절감에 이바지하는 신개념 오일 주유기입니다.
Pulsarlube EO는 설치는 경제성, 신뢰성, 안정성 면에서 고객 여러분에게 최고의 선택이 될 것입니다.
Pulsarlube EO는 설치는 경제성, 신뢰성, 안정성 면에서 고객 여러분에게 최고의 선택이 될 것입니다.
특징
NRV
NRV(Non-return valve)를 장착하여 오일 중력 낙하를 최소화
내구성
진동에 강한 베이스 디자인으로 내구성이 뛰어난 제품
컴팩트 디자인
60ml부터 제공되는 소용량 사이즈로 협소한 설치 공간에 사용 가능
친환경 제품
재활용 분리수거 가능한 친환경 제품
제품 정보

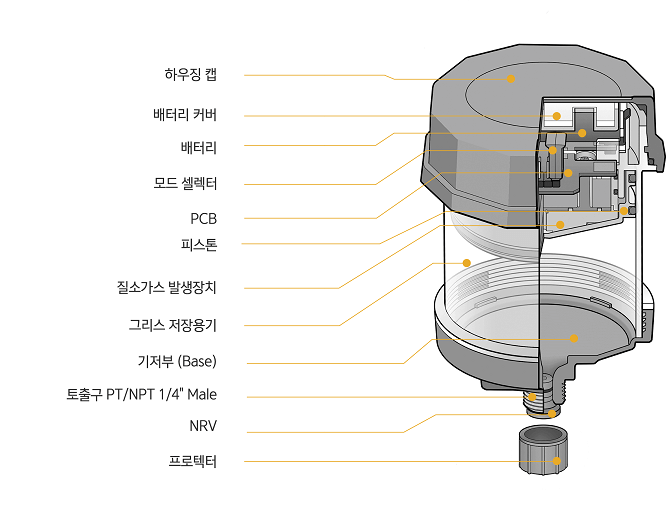

단면도
제품 사양 & 인증
| 항목 | 상세 설명 |
|---|---|

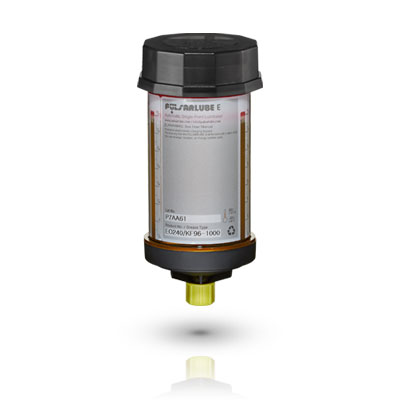

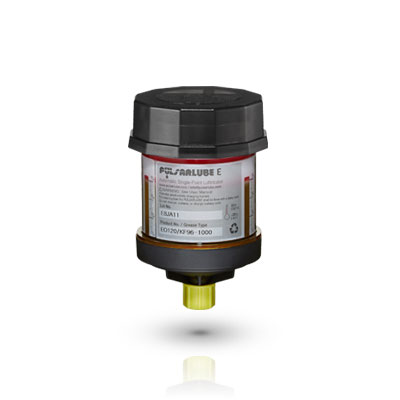

| 오일 용량 | 60ml/120ml/240ml (일회용) |
| 구동 방식 | 질소 가스발생 |
| 작동 압력 | 최대 5bar (73psi) |
| 사용 온도 범위 | -20℃~55℃ |
| 사용 급유 주기 | 1, 3, 6, 9, 12개월 |

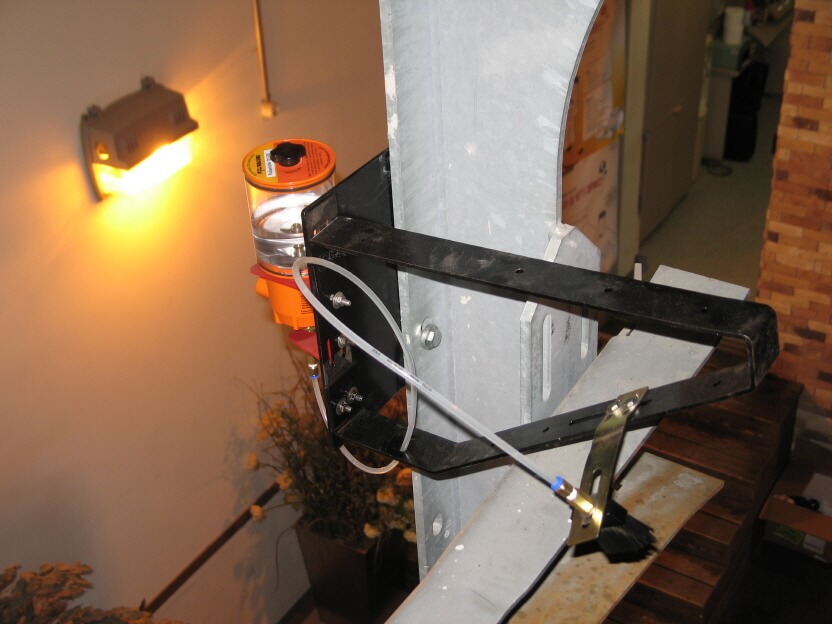

| 원격 설치 | 최대 3m, Ø4 튜브 사용 |
| 다중 급유 | 불가능 |
| 오일 점도 범위 | 100~10,000 cSt@40℃ * 오일 점도 (10~100cSt@40℃) 사용 시 별도 설치방법 참조 |
| 인증 | 상세 설명 |
|---|---|
| IP Code | IP68 |
| ATEX | Ⅱ 1 G / ia ⅡC T4 Ga |
| UL | Cl.Ⅰ, Div. 1, Gps A, B, C, D |
| IECEX | ia ⅡC T4 Ga |
| KCs | ia ⅡC T4 |
| CE / Etc. | CE 0344 |
설치방법
| 품번 | 상세 설명 |
|---|---|
| A003 | 레듀셔, 1/4"F x M6 x 1.0 M Adaptor (스틸) |
| A004 | 레듀셔, 1/4"F x M8 x 1.25 M Adaptor (스틸) |
| A005 | 레듀셔, 1/4"F x 1/8" M Adaptor (동관용) |
| 품번 | 상세 설명 |
|---|---|
| A011 | 소켓, 1/4"F x 1/4"F Adaptor (동관용) |
| A012 | 소켓, 1/8"F x 1/8"F Adaptor (동관용) |
| 품번 | 상세 설명 |
| A121 | 파이프,1/4”M x 1/4”M x 50mm (스틸) |
| A122 | 파이프,1/4”M x 1/4”M x 100mm (스틸) |
| A123 | 파이프,1/4”M x 1/4”M x 150mm (스틸) |
| A124 | 파이프,1/4”M x 1/4”M x 200mm (스틸) |
| 품번 | 상세 설명 |
| A106 | 파이프, 1/8"M x 1/8"M x 50mm (스틸) |
| A107 | 파이프, 1/8"M x 1/8"M x 100mm (스틸) |
| A108 | 파이프, 1/8"M x 1/8"M x 150mm (스틸) |
| A109 | 파이프, 1/8"M x 1/8"M x 200mm (스틸) |
| 품번 | 상세 설명 |
|---|---|
| A023 | 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용) |
| A024 | 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용) |
| 품번 | 상세 설명 |
|---|---|
| A019 | 90° 엘보,1/4”F x 1/4”F Adaptor (동관용) |
| A020 | 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용) |
| A021 | 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용) |
| A022 | 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용) |
- 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
- 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스를 사용을 추천합니다.
- 베어링 니플이 NPT이면 thread converter를 사용하여 설치 합니다.

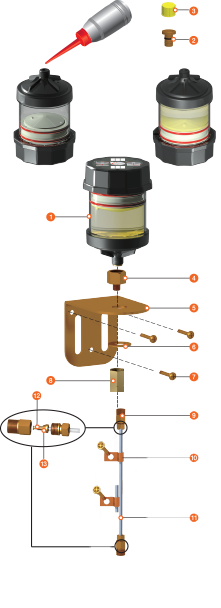

| 품번 | 상세 설명 |
|---|---|
| NRV | EO 체결된 NRV |
| B072 | EO 프로텍터 |
| A005 | 레듀셔, 1/4"F x 1/8" M Adaptor (동관용) |
| B002 | 마운팅 브라켓, "L"Shape |
| B057 | 워셔 |
| B051 | 나사, #8 x 20 |
| A012 | 소켓, 1/8"F x 1/8"F Adaptor (동관용) |
| C007 | 튜브 피팅, Dia. 4mm x PT1/8"M |
| C010 | 튜브 클램프, Dia. 4mm x 1R |
| C021-1 | 나일론 튜브, 3m (10ft) O.D. 4mm x I.D. 2.5mm |
| C011 | 인서트, Dia. 4mm x 2.5mm |
| C009 | 슬리브링, Dia. 4mm |
