제품 소개 Pulsarlube OL

SERIES OL500 : Ø94mm x 229mm (H)
  • Pulsarlube OL

    OL500

Pulsarlube OL500은 10bar이상의 높은 작동 압력으로 넓은 점도 범위의 오일을 주유하는 고성능 기계식 제품입니다.
Pulsarlube OL500은 주유기는 마이크로프로세서로 제어되는 수직형자흡식 펌프로 저점도에서 높은 고점도까지 급유가능한 500ml 오일 용기와 배터리 팩으로 구성되어 있습니다. 설정된 토출 주기에 맞게 소량의 오일을 정밀하게 공급하는 제품입니다. 오일양은 15일에서 24개월까지 설정 주기에 맞게 일일 0.70ml에서 33.44ml까지 급유량 조절이 가능합니다. 설치 액세서리 키트를 이용할 경우 최대 4포인트까지 급유가 가능합니다.

NOTE : 오일 재충진이 가능한 제품이나 한번 설정된 토출 주기가 완료되면 배터리 팩은 반드시 교환하여야 합니다.

* MSPOL500으로도 사용 가능합니다.


특징
10bar

10bar

강한 토출압으로 고점도의 오일 주유 가능

Easy Refill

Easy Refill

재사용 가능한 오일 저장용기로 오일 재충진 용이

Accessory Kit

Accessory Kit

키트로 최대 4point 다중급지, 6m 원격 설치로 오일 급유 가능

LCD

LCD

LCD에 나타나는 다양한 상태 메시지를 통해 제품 관리 가능

제품 정보

단면도

Cross-section

제품 사양 & 인증

제품 사양
항목 상세 설명
오일 용량 500ml (리필형)
구동 방식 DC 4.5V 배터리팩
작동 압력 10bar (145psi)
(오일 점도에 따라 다를 수 있음)
사용 온도 범위 -15℃~60℃
사용 급유 주기 1, 2, 4, 6, 12, 18, 24개월& 15일 (H)

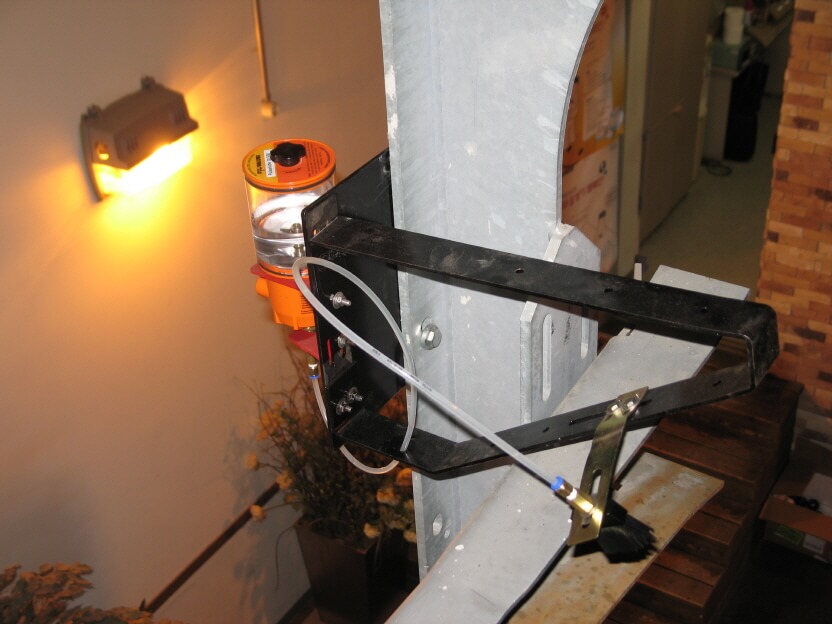

원격 설치 최대 6m, Ø4 튜브 사용
다중 급유 최대 3m, Ø4 튜브 사용 (최대 4point)
포장 단위 1박스당 10개
보호 등급 IP54
오일 점도 범위 10~10,000 cSt@40℃
* 오일 점도 (10~100cSt@40℃)
사용 시 별도 설치방법 참조
제품 인증
인증 상세 설명
IP Code IP54

설치방법

Kit No. 1250RO-1 (OL Kit)
Kit No. 1250RO-1 (OL Kit)
품번 상세 설명
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
B002 마운팅 브라켓, "L"Shape
B057 워셔
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
C021-1 나일론 튜브, 3m (10ft) O.D. 4mm x I.D. 2.5mm
C010 튜브 클램프, Dia. 4mm x 1R
C007 튜브 피팅, Dia. 4mm x PT1/8"M
C011 인서트, Dia. 4mm x 2.5mm
C009 슬리브링, Dia. 4mm

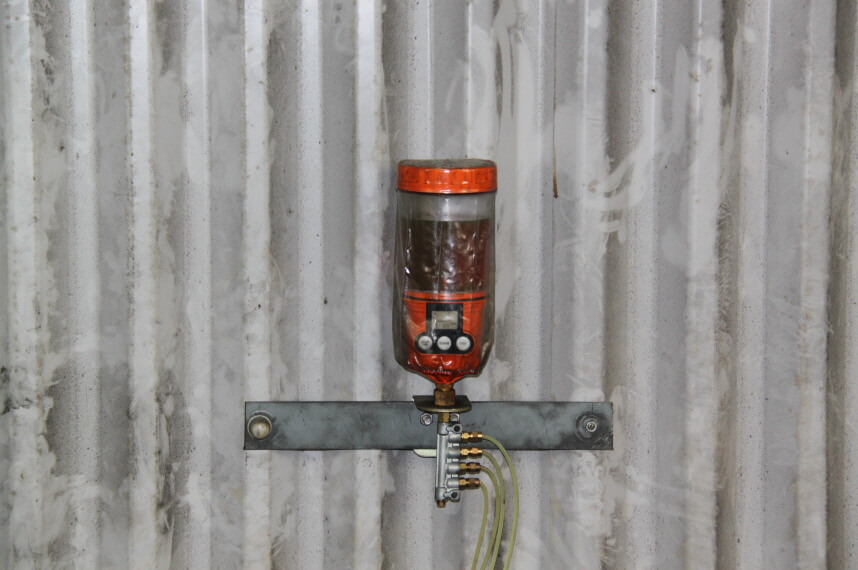

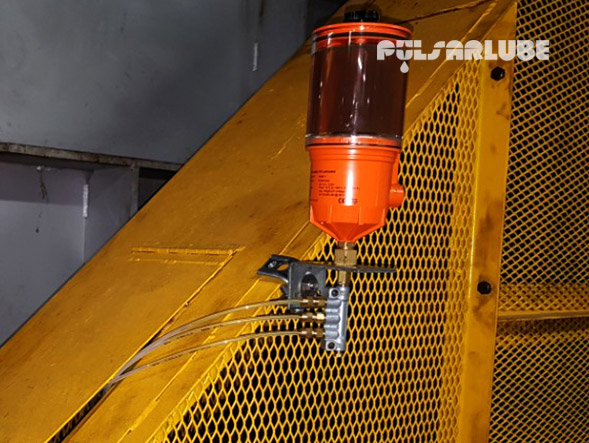

Kit No. 1250RC2~4 (OL Kit 2포인트 ~ 4포인트)
Kit No. 1250RC2~4 (OL Kit 2포인트 ~ 4포인트)
품번 상세 설명 수량
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) 1
B002 마운팅 브라켓, "L"Shape 1
B057 워셔 1
B051 나사, #8 x 20 1
C006 레듀셔, PT 1/8"F x M8 x 1P 2
C003 오일분배기, 6 (4P) M8 x 1P 3
C004 체크밸브, #1 Distributor Spray, M8 1
C005 플러그, M8 x 1P 1
C021-2 ~ C021-4 나일론 튜브, 3 ~12m (10~40ft) O.D. 4mm x I.D. 2.5mm 1
C010 튜브 클램프, Dia. 4mm x 1R 3
C007 튜브 피팅, Dia. 4mm x PT1/8"M 1
C011 인서트, Dia. 4mm x 2.5mm 1
C009 슬리브링, Dia. 4mm 1
