기계식

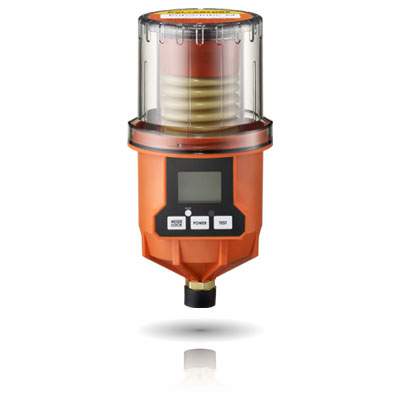

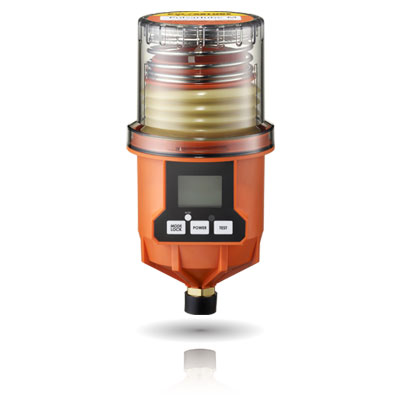

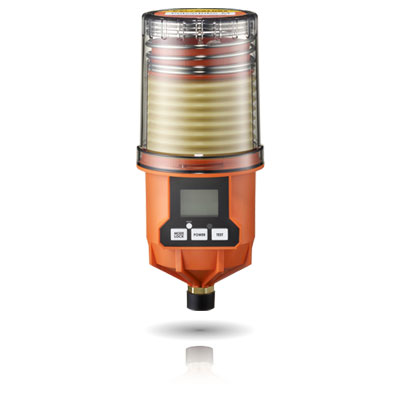

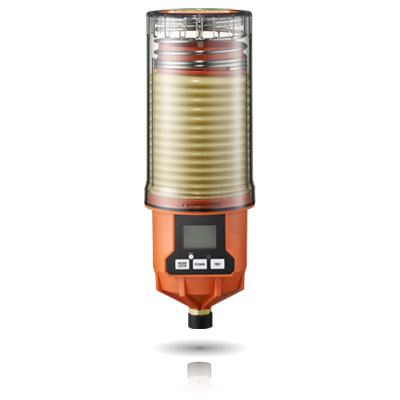

제품 소개 Pulsarlube M

SERIES M60 : Ø91 x 181mm (H)
  • Pulsarlube M

    60

Pulsarlube M은 자흡식 펌프 구조와 마이콤 제어 방식을 통해 30bar이상의 높은 작동 압력으로 그리스를 정량 공급하는 고성능 기계식 제품입니다.
Pulsarlube M은 전자기계식 단독 급지용 자동 그리스 주유기로서 전통적인 가스 타입 주유기들이 가지고 있는 한계점을 보완하여 개발 되었습니다. 경제성, 편의성, 환경친화적인 장점을 제공할 것 입니다.

Pulsarlube M은 수직자흡형 펌프와 마이크로 프로세서 시스템으로 구성된 기계식 자동그리스주유기로 사용이 간편하고 이상유무를 쉽게 판단 할 수 있는 대형 LCD가 장착되어 있습니다. 일회용 가스 방식 제품을 적용하기 어려운 높은 차압이 상존하는 조건에서도 설치 가능하며 원격설치, 정밀급유, 다중급유가 가능한 고압 고성능 그리스 주유기 입니다.


특징
30bar

30bar

최대 8point 다중급지 / 10m 원격설치로 모든 분야 적용 가능

LCD

LCD

LCD에 나타나는 다양한 상태 메시지를 통해 제품 관리 가능

-40°C

-40°C

배터리팩(선택)을 통해 저온에서도 정량 토출 가능

서비스팩

서비스팩

손쉽게 교환하여 사용하는 경제적인 서비스팩

제품 정보

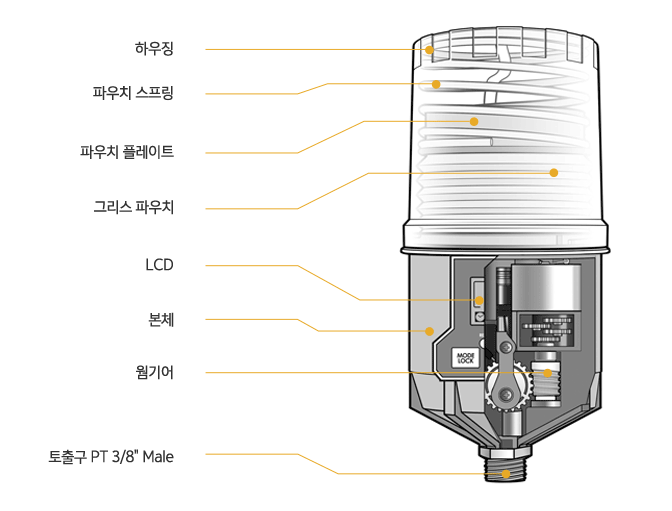

단면도

Cross-section

제품 사양 & 인증

제품 사양
항목 상세 설명
그리스용량 60ml / 125ml / 250ml / 500ml (파우치 교환형)
구동 방식 DC 4.5V 배터리팩
작동 압력 보증 30bar (435psi)
최대 60bar (870psi)
사용 온도 범위 표준 배터리팩 : -15℃~60℃
리튬 배터리팩 : -40℃~60℃
사용 급유 주기 1~12개월

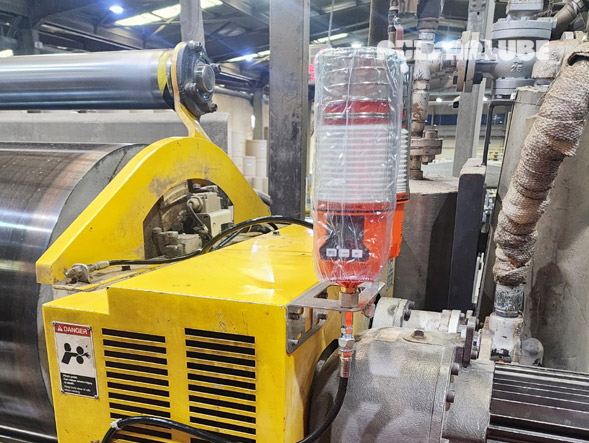

원격 설치 최대 10m, Ø6 튜브 사용
다중 급유 최대 6m, Ø6 튜브 사용 (최대 8point)
포장단위 1박스 10개
제품 인증
인증 상세 설명
IP Code
CE
KC
FCC
RoHS

설치방법

레듀서
레듀서
품번 상세 설명
A001 레듀셔, 3/8"F x 1/4"M Adaptor (동관용)
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
A002-S 레듀셔, 3/8"F x 1/8"M Adaptor (스틸)
소켓 + 파이프 + 레듀셔
소켓 + 파이프 + 레듀셔
품번 상세 설명
A011 소켓, 1/4"F x 1/4"F Adaptor (동관용)
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
품번 상세 설명
A121 파이프, 1/4”M x 1/4”M × 50mm (스틸)
A122 파이프, 1/4”M x 1/4”M ×100mm (스틸)
A123 파이프, 1/4”M x 1/4”M ×150mm (스틸)
A124 파이프, 1/4”M x 1/4”M ×200mm (스틸)
품번 상세 설명
A106 파이프, 1/8"M x 1/8"M x 50mm (스틸)
A107 파이프, 1/8"M x 1/8"M x 100mm (스틸)
A108 파이프, 1/8"M x 1/8"M x 150mm (스틸)
A109 파이프, 1/8"M x 1/8"M x 200mm (스틸)
45˚ 엘보
45˚ 엘보
품번 상세 설명
A023 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A024 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
90˚ 엘보
90˚ 엘보
품번 상세 설명
A019 90° 엘보, 1/4”F x 1/4”F Adaptor (동관용)
A020 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용)
A021 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A022 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
유의 사항
  • 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
  • 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스 사용을 추천합니다.
  • 베어링 니플이 NPT일 경우 thread converter를 사용하여 설치합니다.
Kit No. 1250RC-1 (기계식, 연동식 공용)
Kit No. 1250RC-1 (기계식, 연동식 공용)
품번 상세 설명
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
B002 마운팅 브라켓, "L"Shape
B051 나사, #8ⅹ20
B057 워셔
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용)

Note : 주문 시 추가적으로 요청하시면 키트에 포함된 튜브 ( 8mm O.D. (5/16 “) )에 요청하신 그리스를 장입하여 보내드립니다. 추가요청이 없을시 빈 튜브로 배송됩니다. 원격 설치 시 설정 주기를 짧게 하시는 것을 권장합니다.

기계식, 연동식 다중 설치방법 (8포인트)
기계식, 연동식 다중 설치방법 (8포인트)
품번 상세 설명 수량
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) 1
B002 마운팅 브라켓, "L"Shape 1
B051 나사, #8 x 20 1
DU-2RS ~ DU-8RS 2구 ~ 8구 분배변 1
B058 이붙이 워셔 2
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M 3
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4" (6mm) 1
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) 1
