가스식

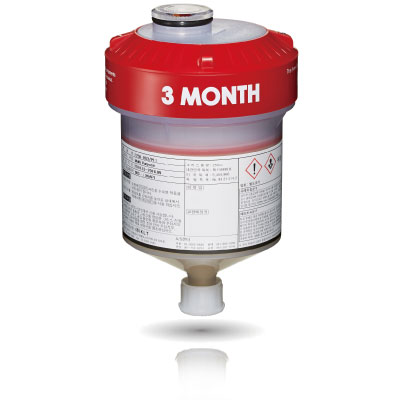

제품 소개 Pulsarlube F

SERIES OR1(1개월) : Ø97 x 150mm (H)
  • Pulsarlube F

    1M

Pulsarlube F 는 간편 실속형 자동 가스식 주유기입니다.
Pulsarlube F는 전기장치, 압축공기 라인 등의 부가적인 설비들이 필요없고 저렴하게 간단히 설치할 수 있으며, 쉽게 이해할 수 있는 제품이므로 상당히 효율적으로 활용할 수 있는 윤활기기입니다. 투명, 충격 저항 용기로 잔존 그리스양을 쉽게 식별할 수 있고, 사용기간에 따라 색상코드가 적용되어 제품 식별이 용이합니다. 경제성이 뛰어나 유지비용 절감 효과가 있고, 불황성 기체 (N2) 발생으로 폭발 위험성이 적습니다.


특징

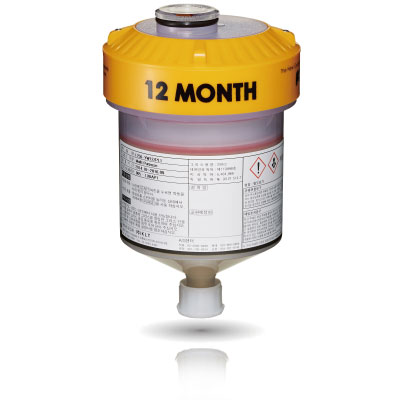

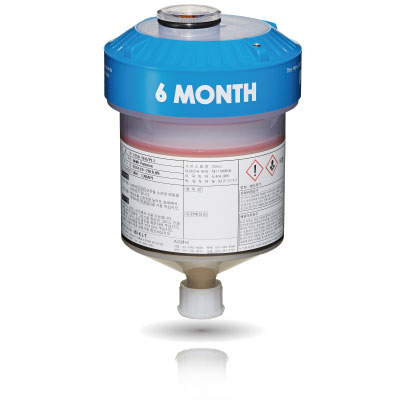

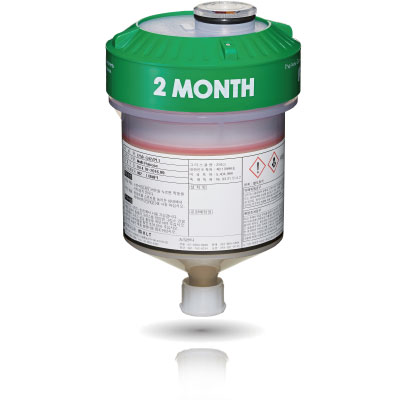

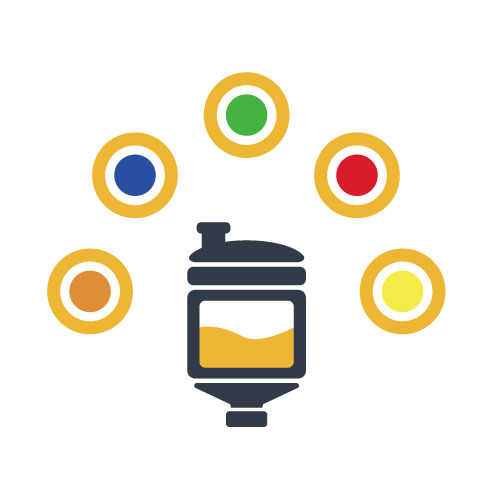

주기별 색상코드

주기별 색상코드

색상 코드 적용으로 사용 기간에 따른 제품 식별 용이

간편한 설정

간편한 설정

조작이 편리한 원터치 스위치 방식

제품 정보

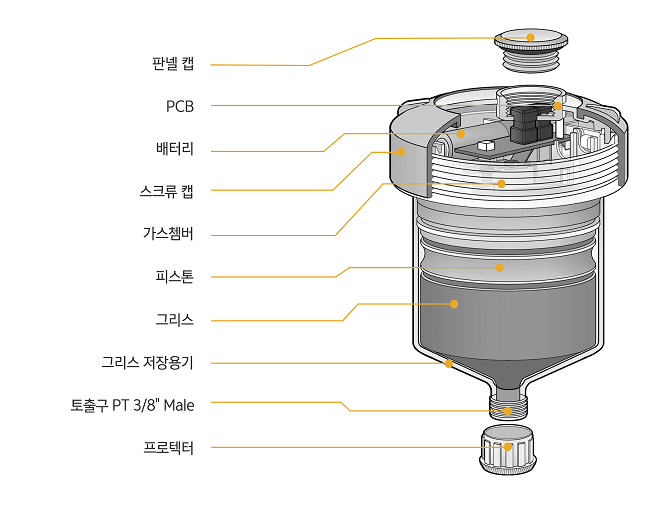

단면도

Cross-section

제품 사양 & 인증

제품 사양
항목 상세 설명
그리스용량 250ml (일회용)
구동 방식 질소 가스 발생
작동 압력 최대 5bar (73psi)
사용 온도 범위 -20℃~55℃
사용 급유 주기 GR(2), RD(3)
BL(6), YW(12)개월
주기 설정 방식 색상코드방식
원격 설치 최대 1m, Ø8튜브 사용
다중 급유 불가능
포장단위 10개 /카톤박스
보호 등급 IP68

설치방법

레듀서
레듀서
품번 상세 설명
A001 레듀셔, 3/8"F x 1/4"M Adaptor (동관용)
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
A003 레듀셔, 1/4"F x M6ⅹ1.0 M Adaptor (스틸)
소켓 + 파이프 + 레듀셔
소켓 + 파이프 + 레듀셔
품번 상세 설명
A011 소켓, 1/4"F x 1/4"F Adaptor (동관용)
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
품번 상세 설명
A121 파이프,1/4”M x 1/4”M × 50mm (스틸)
A122 파이프,1/4”M x 1/4”M ×100mm (스틸)
A123 파이프,1/4”M x 1/4”M × 150mm (스틸)
A124 파이프,1/4”M x 1/4”M × 200mm (스틸)
품번 상세 설명
A106 파이프, 1/8"M x 1/8"M x 50mm (스틸)
A107 파이프, 1/8"M x 1/8"M x 100mm (스틸)
A108 파이프, 1/8"M x 1/8"M x 150mm (스틸)
A109 파이프, 1/8"M x 1/8"M x 200mm (스틸)
45˚ 엘보
45˚ 엘보
품번 상세 설명
A023 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A024 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
90˚ 엘보
90˚ 엘보
품번 상세 설명
A019 90° 엘보,1/4”F x 1/4”F Adaptor (동관용)
A020 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용)
A021 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A022 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
유의 사항
  • 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
  • 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스를 사용을 추천합니다.
  • 베어링 니플이 NPT이면 thread converter를 사용하여 설치 합니다.
Kit No. 1000RC-1 (V Kit)
Kit No. 1000RC-1 (V Kit)
품번 상세 설명 수량
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) 1
B002 마운팅 브라켓, "L"Shape 1
B057 워셔 1
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용) 1
A239 튜브피팅 (푸쉬인 타입), PC8-PT1/8"M 2
B051 나사, #8ⅹ20 3
A212-1 우레탄 튜브, 1m (3ft) O.D. 5/16"(8mm) 1
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) 1

Note : 주문 시 추가적으로 요청하시면 키트에 포함된 튜브 ( 8mm O.D. (5/16 “) )에 요청하신 그리스를 장입하여 보내드립니다. 추가요청이 없을시 빈 튜브로 배송됩니다. 원격 설치 시 설정 주기를 짧게 하시는 것을 권장합니다.
