연동식

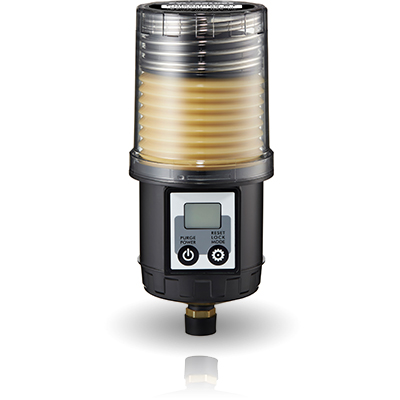

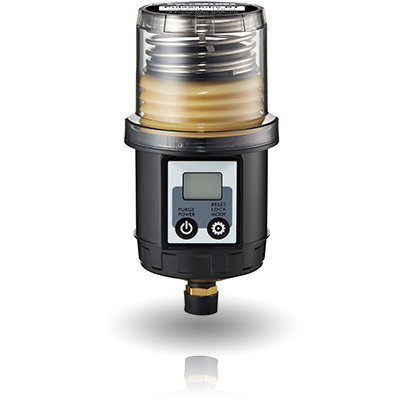

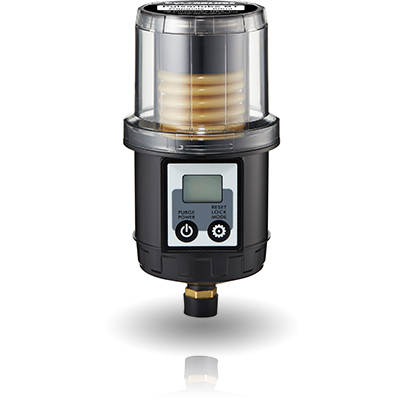

제품 소개 Pulsarlube BT

SERIES BT60 : Ø91 x 181mm (H)
  • Pulsarlube BT

    60

Pulsarlube BT는 모바일 App을 통해 주유기 동작 제어가 가능하도록 실현한 특수 기계식 제품입니다.
Pulsarlube BT는 Bluetooth 통신 기술을 적용하여 사용자가 설치 장소에 접근하지 않고 근거리(5~20m)에서 사용자 모바일(단말기)기기를 이용하여 주유기의 제어 및 관리가 가능한 제품입니다.

무선감지 범위 안에 종속된 모든 주유기 상태를 애플리케이션(이하 App)을 통해 손쉽게 파악 가능하여, App을 통해 오버로드, LOW배터리, 급유종료 그리스 잔량 및 교체일 등의 정보를 알 수 있고 해당 주유기 찾기도 가능합니다. 또한, 모바일 App의 정보를 WAS(web application server)과 연동하여 사업장 내 설치된 다수의 주유기를 유지관리할 수 있습니다.

저전력형 Bluetooth 4.1 BLE Module이 적용되어 배터리를 주전원으로 사용하지만 장시간 안정적인 작동이 가능하고, 방수 방진(IP65)된 제품으로 옥외 설치가 가능합니다.

Pulsarlube BT는 다량의 주유기를 쉽게 관리하여 올바른 급유와 설비보전의 효율을 높이기 위해 개발 되었습니다.
특징
블루투스 페어링

블루투스 페어링

근접거리 내 모든 주유기 작동 상태 모니터링 (실시간 페어링) 설비 작동 중 모드 설정 변경 가능

DB 공유

DB 공유

모바일 기기와 서버간의 DB 공유

안정성 확보

안정성 확보

위험한 지역 또는 관리가 쉽지 않은 적용처의 원격모니터 관리

서비스팩

서비스팩

손쉽게 교환하여 사용하는 경제적인 서비스팩

제품 정보

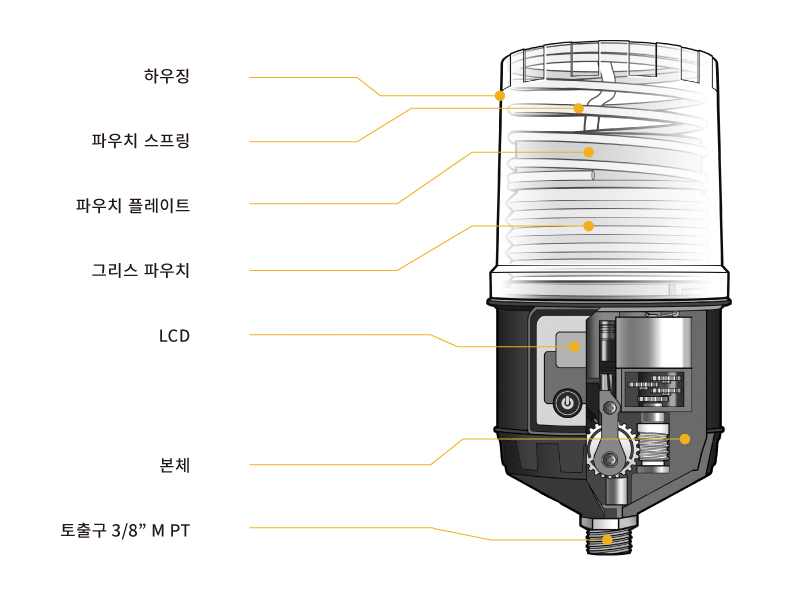

단면도

Cross-section

제품 사양 & 인증

제품 사양
항목 상세 설명
그리스용량 60ml/120ml/240ml (용량지정식)
구동 방식 DC 4.5V 배터리팩 (교환형)
표준사양 : 알카라인 배터리
선택사양 : 리튬 배터리
작동 압력 보증 : 30bar
최대 : 60bar
사용 온도 범위 알카라인배터리 : -15℃~60℃
리튬배터리 : -40℃~60℃
사용 급유 주기 1, 2, 3 … 10, 11, 12개월
원격 설치 최대 6m, Ø6 튜브사용
다중 급유 최대 3m, Ø6 튜브사용 (최대 8point)
포장단위 1박스 10개
보호등급 IP 65
인증 CE / KC / FCC / RCM / NCC / SRRC / SIG
제품 인증
인증 상세 설명
IP Code IP65
KC R-RMM-kLT-BT240
CE CE
FCC 2APJH-BT240
RCM RCM-001311
NCC 60 : CCAH19LP0122T6
120 : CCAH19LP0121T4
240 : CCAH19LP0120T2
SRRC BT60 CMIIT ID : 2019DJ0846
BT120 CMIIT ID : 2019DJ0847
BT240 CMIIT ID : 2019DJ1090
SIG D042809
ICASA TA-20195127
J-MIC 022-190186
NBTC TH_SDOC_BT60 / BT120 / BT240

설치방법

레듀서
레듀서
품번 상세 설명
A001 레듀셔, 3/8"F x 1/4"M Adaptor (동관용)
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
A002-S 레듀셔, 3/8"F x 1/8"M Adaptor (스틸)
소켓 + 파이프 + 레듀셔
소켓 + 파이프 + 레듀셔
품번 상세 설명
A011 소켓, 1/4"F x 1/4"F Adaptor (동관용)
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
품번 상세 설명
A121 파이프,1/4”M x 1/4”M x 50mm (스틸)
A122 파이프,1/4”M x 1/4”M x 100mm (스틸)
A123 파이프,1/4”M x 1/4”M x 150mm (스틸)
A124 파이프,1/4”M x 1/4”M x 200mm (스틸)
품번 상세 설명
A106 파이프, 1/8"M x 1/8"M x 50mm (스틸)
A107 파이프, 1/8"M x 1/8"M x 100mm (스틸)
A108 파이프, 1/8"M x 1/8"M x 150mm (스틸)
A109 파이프, 1/8"M x 1/8"M x 200mm (스틸)
45˚ 엘보
45˚ 엘보
품번 상세 설명
A023 45° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A024 45° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
90˚ 엘보
90˚ 엘보
품번 상세 설명
A019 90° 엘보,1/4”F x 1/4”F Adaptor (동관용)
A020 90° 엘보, 1/8”F x 1/8”F Adaptor (동관용)
A021 90° 엘보, 1/4”M x 1/4”F Adaptor (동관용)
A022 90° 엘보, 1/8”M x 1/8”F Adaptor (동관용)
유의 사항
  • 모든 부품들은 PTFE 테이프를 이용하여 견고하게 작업합니다.
  • 원격설치 키트사용시 최적의 성능을 위해서 NLGI # 1 등급의 그리스를 사용을 추천합니다.
  • 베어링 니플이 NPT이면 thread converter를 사용하여 설치 합니다.
Kit No. 1250RC-1 (기계식, 연동식 공용)
Kit No. 1250RC-1 (기계식, 연동식 공용)
품번 상세 설명
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용)
B002 마운팅 브라켓, "L"Shape
B051 나사, #8 x 20
B057 워셔
A012 소켓, 1/8"F x 1/8"F Adaptor (동관용)
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용)

Note : 주문 시 추가적으로 요청하시면 키트에 포함된 튜브 ( 8mm O.D. (5/16 “) )에 요청하신 그리스를 장입하여 보내드립니다. 추가요청이 없을시 빈 튜브로 배송됩니다. 원격 설치 시 설정 주기를 짧게 하시는 것을 권장합니다.

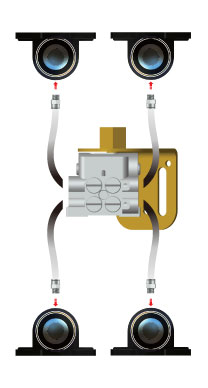

기계식, 연동식 다중 설치방법 ( 8포인트 )
기계식, 연동식 다중 설치방법 (8포인트)
품번 상세 설명 수량
A002 레듀셔, 3/8"F x 1/8"M Adaptor (동관용) 1
B002 마운팅 브라켓, "L"Shape 1
B051 나사, #8 x 20 1
HU-2RS ~ HU-8RS 2구 ~ 8구 분배변 1
B058 이붙이 워셔 2
A240 튜브피팅 (푸쉬인 타입), PC6-PT1/8"M 3
A214-1 나일론 튜브 (Black), 3m (10ft) , O.D. 1/4" (6mm) 1
A243 스레드 컨버터, PT1/8"F x NPT1/8"M (동관용) 1
